Fitur utama

Dapat diproses setiap pemotongan kurva, fleksibel, nyaman dan serbaguna.

Takiknya cepat dan halus, tidak ada debu, tidak ada deformasi termal, dan tidak ada polusi. Bagian yang diproses bebas tegangan karena gaya pemotongan minimal.

Kerf sempit - Jumlah material yang dihilangkan oleh aliran jet air biasanya sekitar 0.5-1.0 lebar mm. Lebar potong mengoptimalkan penggunaan material, meningkatkan efektivitas biaya.

Cut Recovery - Ambil kembali tempat Jet berhenti.

Tinggi sumbu Z yang dapat diprogram. Sumbu Z memendek di antara tusukan.

Motor servo, kereta luncur linier dan kendaraan, rak dan pinion heliks digunakan untuk menyediakan gerakan aksial yang cepat dan mulus.

Sistem penggerak Performa Tinggi, yang memungkinkan produksi suku cadang dengan presisi tinggi serta kecepatan pemrosesan tertinggi.

Sistem driver disegel terhadap air, debu, dan pasir. Kehidupan kerja yang panjang.

Struktur gantry membuat mesin memiliki stabilitas dan rasionalitas yang baik

Mesin waterjet dapat memiringkan kepala pemotongan untuk menghasilkan bagian yang lebih akurat pada kecepatan pemotongan yang lebih tinggi

product-1-1

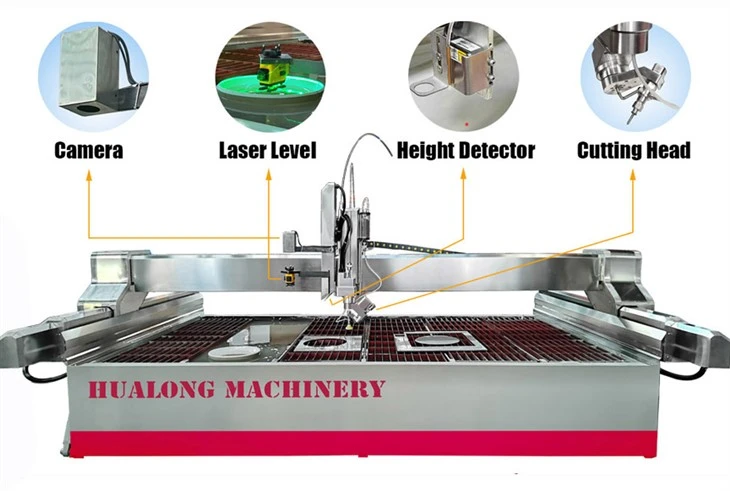

Keuntungan

* Foto otomatis

* Meratakan otomatis

* Otomatis menghasilkan pola CAD

* Otomatis mendeteksi ketinggian

* Panjang alat set otomatis

* Pemotongan otomatis

DATA TEKNIS
Model nomor.		HLWJ-2515P	HLRC-4020P
Wilayah kerja	Mm	2500*1500	4000*2000
Stroke sumbu X	mm	2500	4000
Stroke sumbu Y	Mm	1500	2000
Stroke sumbu Z	Mm	80-120	80-120
Maks. sudut rotasi sumbu C	derajat	ditambah /- 360	0
Maks. sudut ayunan sumbu A	derajat	ditambah /- 60	0
Akurasi pemotongan	Mm	ditambah /- 0.1	ditambah /- 0.1
Akurasi berulang	Mm	ditambah /- 0.05	ditambah /- 0.05
Kecepatan lintas	mm/menit	6000/15000	6000/15000
Tenaga motor utama	kw	37	37
Dimensi (P x L x T)	sentimeter	350x220x210	540x283x210

Perangkat Lunak Jet Air

Merk: Wei Hong

Asli: Cina

Solusi kontrol gerak yang matang, untuk memecahkan lancip jet air bertekanan tinggi, penarik dan masalah teknis lainnya, dan mewujudkan pemotongan lima sumbu dinamis yang sempurna,

Mudah dioperasikan dan dipelajari.

product-1-1

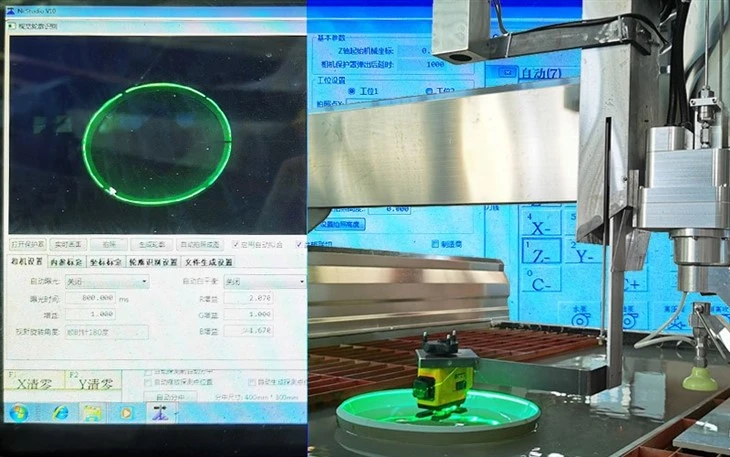

Solusi visi "Seamless Basin".

Merk: Wei Hong

Dengan kamera 20-megapiksel, algoritme penglihatan yang sangat baik, dan algoritme yang pas, skema kontur akuisisi visi disematkan

dengan sistem CNC, yang mencapai otomatisasi tingkat tinggi.

Setelah gambar diambil oleh kamera, proses pemotongan halus dengan presisi tinggi dapat segera dilakukan.

Sensor Laser

Merk: Wei Hong

Asli: Cina

Panduan Linier

* Kereta luncur linier dan kendaraan, rak heliks dan pinion digunakan untuk menyediakan gerakan aksial yang cepat dan halus.

* Slide dan rel linier, rak heliks dan pinion di semua sistem dilindungi dengan pompa pelumasan otomatis untuk mencegah karat dan melanjutkan sensibilitas.

Motor servo

Merk: Wei Hong

Asal: Cina

Jumlah putaran: 0-1500 rpm

Langsung digabungkan dengan srew bola presisi.

Mendorong akurasi pergerakan sumbu X dan dengan tenang.

Motor utama

Diproduksioleh: ND

Asli: Cina
Daya: 37kw

Efisiensi: 93,9 persen

Untuk menghasilkan energi gerak melalui energi listrik untuk pompa tekanan tinggi

Penguat

Menghasilkan air bertekanan tinggi secara terus menerus.

Performa dan pengoperasian yang stabil

Katup Elektro-magnet

Merek: Hytek

Asal: Taiwan, Cina

Tunjukkan dan ubah keuntungan

product-1-1

Pompa Tekanan Tinggi

Mengadopsi bagian inti yang diimpor, tahan lama dan aman, menekan air dan mengeluarkan air secara terus menerus, sehingga dapat diubah menjadi jet air supersonik di kepala pemotongan.

Tekanan keluaran maksimum hingga 4137bar(60000psi)400MPa, Tekanan pemotongan berkelanjutan hingga 380MPa.

product-1-1

Sistem Pengiriman Abrasif Otomatis

Mentransfer abrasif ke regulator abrasif.

Katup udara untuk mencegah kemacetan dan kerusakan

Kontrol otomatis dengan fungsi bantu CNC
Penyegelan diri
Sesuaikan sedikit alirannya.

product-1-1

Chiller Berpendingin Udara Industri

Ini keren dan menjamin sistem hidrolik dapat digunakan secara melingkar dan menghemat air.

Ruang Operator Bergerak

Stasiun ini dilengkapi dengan sistem CNC pemotongan NcStudio V10 Waterjet, LCD 19", antarmuka pompa, keyboard, dan mouse.

Kode G yang kompatibel, PLT, file DXF dihasilkan oleh perangkat lunak CAD/CAM dari UG, Mastercam, Casmate, Art Cam, Autocad, CorelDraw dll.

Kontrol Jarak Jauh (opsional)

Untuk mengoperasikan pergerakan 5 sumbu dengan nyaman.

Aplikasi

Industri batu/keramik seperti digunakan untuk meja dapur, teka-teki seni, tatahan lantai, dan mozaik.

Industri kaca, seperti kaca kamar mandi, kaca etalase toko, kaca otomotif dan kaca peralatan.

Industri logam seperti Dekorasi, dekorasi pada baja tahan karat dan proses pemotongan logam lainnya, pemotongan penutup peralatan, pemotongan bagian logam.

Pemotongan Paking

Pemotongan produk busa

Pemotongan produk kayu

Pemotongan produk karet

Instruksi Pengoperasian Mesin Pemotong Waterjet CNC

1. Operator harus dilatih secara profesional sebelum beroperasi secara nyata.
2. Operator harus mengenal instruksi mesin pemotong waterjet, dan beroperasi sesuai dengan Instruksi Pengoperasian secara ketat, orang awam dilarang.
3. Harap periksa apakah catu daya, suplai air, dan suplai udara sudah terpasang sebelum memulai.
4. Pastikan suhu lingkungan tidak lebih rendah dari 10 derajat.
5. Pastikan tekanan air masuk tidak kurang dari 0.2MPa, dan tekanan tidak kurang dari 0.6MPa
6. Pastikan tangki penyimpanan sistem deionisasi selalu ada garam air garam jenuh. (Yaitu garam industri)
7. Sistem deionisasi mungkin tidak mati. (Setelah matikan harus sesuai dengan petunjuk untuk menyesuaikan waktu regenerasi)
8. Pastikan level oli pompa pelumasan otomatis lebih tinggi dari level oli minimum.
9. Lepaskan katup luapan setelah perawatan sistem tekanan tinggi, lalu sesuaikan tekanan kerja secara bertahap, setelah tekanan dipertahankan selama 3 menit untuk bekerja secara normal.
10. Harus mengganti kartrid filter air tepat waktu untuk sistem tekanan tinggi dan sistem deionisasi.
11. Operasi pemotongan harus berada di belakang mesin kembali ke titik nol mekanis
12. Dilarang melepas bagian bertekanan tinggi bila ada tekanan di dalam peralatan.
13. Dilarang keras meletakkan tangan di bawah kepala pemotong
14. Peralatan harus ditanahkan secara akurat, dilarang keras memelihara dan memperbaiki komponen kelistrikan saat ada tekanan.
15. Matikan sumber daya, air, dan udara saat peralatan tidak digunakan.
16. Lap mesin setiap hari sebelum berangkat kerja, pastikan peralatan bersih.

Instruksi pemeliharaan rutin mesin pemotong jet air:

TIDAK.	Istilah		periode	Alat dan metode	standar
1	Sistem tekanan tinggi	Apakah kebocoran air atau oli dari lubang pengamatan kepala silinder atau tidak	Per shift	Pemeriksaan penglihatan	Frekuensi kebocoran oli dari lubang pengamatan silinder, tidak boleh melebihi 20 tetes
2		Apakah kebocoran air dari pipa outlet dan setiap sambungan atau tidak	Per shift	Pemeriksaan penglihatan	Setiap lubang pengamatan sambungan sambungan tanpa kebocoran air
3		Jika kebocoran oli dari setiap sambungan dan sambungan sistem oli	Per shift	Pemeriksaan penglihatan	Setiap sambungan sambungan tanpa kebocoran oli
4		Jika panas dihasilkan dari katup satu arah tekanan Tinggi dan rendah atau tidak	Per shift	Sentuh dengan tangan	Suhu yang sama di badan katup satu arah tekanan tinggi dan rendah dan bagian lainnya
5		Menggiling inti katup satu arah tekanan rendah, bantalan katup	Setiap 100 jam	pelat gerinda dan amplas metalografi	Permukaan halus tanpa cacat apapun
6		menggiling inti katup satu arah tekanan tinggi, pasang	Setiap 100 jam	pelat gerinda dan amplas metalografi	Permukaan halus tanpa cacat apapun
7		Ganti kartrid filter air	setiap 300 jam		Perbedaan tekanan lebih tinggi dari 0.1 MPa
8		Ganti cincin penyegel tekanan tinggi	Setiap 400 jam	Perkakas pembongkaran segel tekanan tinggi	Dipasang dengan arah yang benar, tidak ada kebocoran
9		Penggantian inti katup tekanan rendah, sekrup	Setiap 500 jam		Inti katup abrasif dan pasang kepala rata ke rata tanpa cacat, ulir sekrup di lem ulir
10		Ganti inti katup satu arah tekanan tinggi, bantalan katup, pegas	Setiap 500 jam		Inti katup abrasif, bantalan katup rata ke rata tanpa cacat, tidak ada kartu titik mati yang mati setelah beban pegas
11		Ganti segel tekanan rendah	Setiap 2000 jam / 1 tahun	Ambil perkakas untuk penyegelan tekanan rendah	Dipasang dengan arah yang benar, tidak ada kebocoran
12		bersihkan tangki oli dan ganti oli hidrolik	Setiap 2000 jam/1 tahun		Membersihkan dinding tangki tanpa terak las, benda asing
13	Katup sakelar air bertekanan tinggi	Apakah kebocoran dari lubang pengamatan bodi sakelar air tekanan tinggi atau tidak	per shift	Pemeriksaan penglihatan	Tanpa kebocoran air, ganti penyegelan Hydrosphere
14	Katup sakelar air bertekanan tinggi	Jika air keluar dari pipa pasir setelah mematikan katup sakelar air	Per shift	Pemeriksaan penglihatan	Ganti inti katup dan bantalan katup, setelah air mati, dari pipa pasir atau ke pasir tanpa air
15	Pemotongan kepala	Apakah saluran keluar air dari pipa pasir menyebar, kecepatan potong jelas melambat	Per shift	Pemeriksaan penglihatan	Tabung pasir terbuka dilepas setelah tekanan tinggi, aliran air dari nosel di inti, kebutuhan untuk mengganti tabung pasir baru, atau mengganti nosel
16	Pemotongan kepala	Untuk pipa pasir, ke dalam pasir rusak	Per shift	Pemeriksaan penglihatan	Penggantian pipa pasir baru

TIDAK.	barang		periode	Tol dan metode	Standar
17	Katup pasir	Apakah tabung penghubung katup Pasir rusak sehingga membentuk kebocoran gas	Per shift	Pemeriksaan penglihatan	Penggantian sambungan sambungan katup pasir baru
18		Bersihkan debu di katup pasir	Per shift	Senapan angin	tidak ada pasir debu di rongga katup
19		Ganti sekrup katup pelambatan M10 pasir	Setiap 400 jam/2 bulan	Pemeriksaan penglihatan	Ganti sekrup throttle M10, dan sesuaikan sekrup di bagian bawah pasir dengan gerakan katup, jarak antara inti katup sekitar 0,5 mm
20	Meja potong	Periksa status sistem pelumasan oli dan sekrup pembersih serta rel pemandu	Setiap 200 jam/1 bulan	Pistol oli, buka penutup pelindung	Mur sekrup X, Y, Z dan panduan ke sistem transmisi setiap blok geser adalah suplai oli pelumas; Akan menempel pada rel panduan, sekrup debu dibersihkan setelah pistol minyak pelumas secara merata
21		Periksa keakuratan platform	Setiap 1000 jam/6 bulan	Kaliper Vermier	Potong lingkaran dengan diameter 150 mm dan panjang sisinya 150 mm persegi, diukur dengan jangka sorong. Kontrol kesalahan kebulatan dalam 0,10 mm, kontrol kesalahan diagonal dalam 0,05 mm
22		Mengukur backlash mur sumbu X dan sumbu Y	Setiap 2000 jam/123 bulan	Indikator panggilan	Dengan mengubah parameter sistem untuk mengkompensasi atau mengarahkan mur sekrup penyetelan
23	pembersihan	Peralatan pembersihan sebelum dan sesudah shift	Per shift		Permukaan peralatan menunjukkan warna primer
24		Setelah shiift membersihkan peralatan di sekitar tanah dan fasilitas tambahan	Per shift		Tanah dan fasilitas tambahan, bersih tanpa polusi
25		Lap seluruh peralatan di dalam dan seluruhnya	Per minggu		Permukaan peralatan dan sudut bersih yang tidak mudah dibersihkan adalah warna utama, selain permukaan peralatan pelumasan, bagian lain tanpa oli
26	yang lain	Alat dan aksesori rapi, atur secara teratur	Per shift		Alat dan asesoris lengkap, standar rapi
27		Bagian yang rusak dan bagian yang tidak aktif diklasifikasikan	Per shift		Bagian yang rusak disimpan secara terpisah, tidak dapat dicampur dengan suku cadang
28		kencangkan kabinet kontrol listrik dan sekrup pengencang	Setiap bulan		Kabel lemari listrik tetap mengencangkan sekrup tanpa gemetar
